Material
Carcaça em alumínio.
Parafuso sem fim em aço, coroa em cobre especial.
Parafuso sem fim em aço, coroa em cobre especial.
Versão
Carcaça anodizada.
Rolamento de esferas com anel de vedação em borracha RS.
Rolamento de esferas com anel de vedação em borracha RS.
Exibir mais detalhes
Exibir menos detalhes
Descrição
Material
Carcaça em alumínio.
Parafuso sem fim em aço, coroa em cobre especial.
Parafuso sem fim em aço, coroa em cobre especial.
Versão
Carcaça anodizada.
Rolamento de esferas com anel de vedação em borracha RS.
Rolamento de esferas com anel de vedação em borracha RS.
Indicação

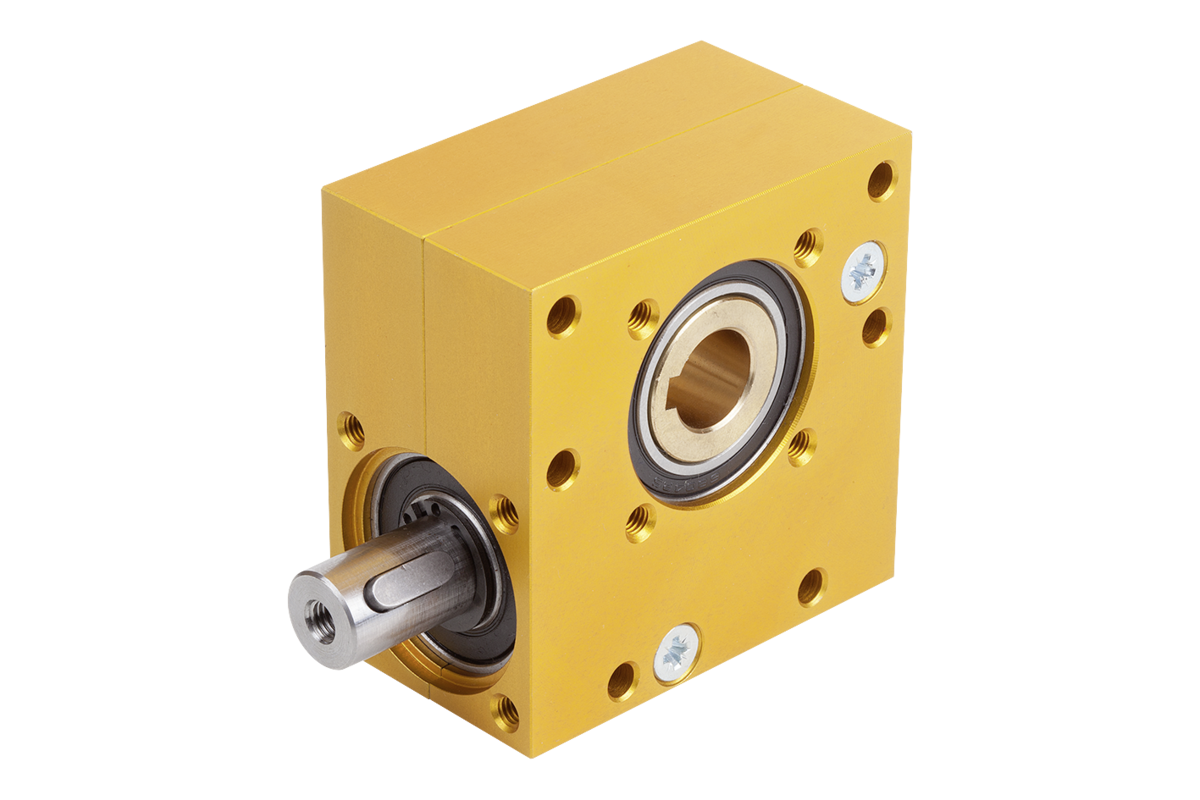

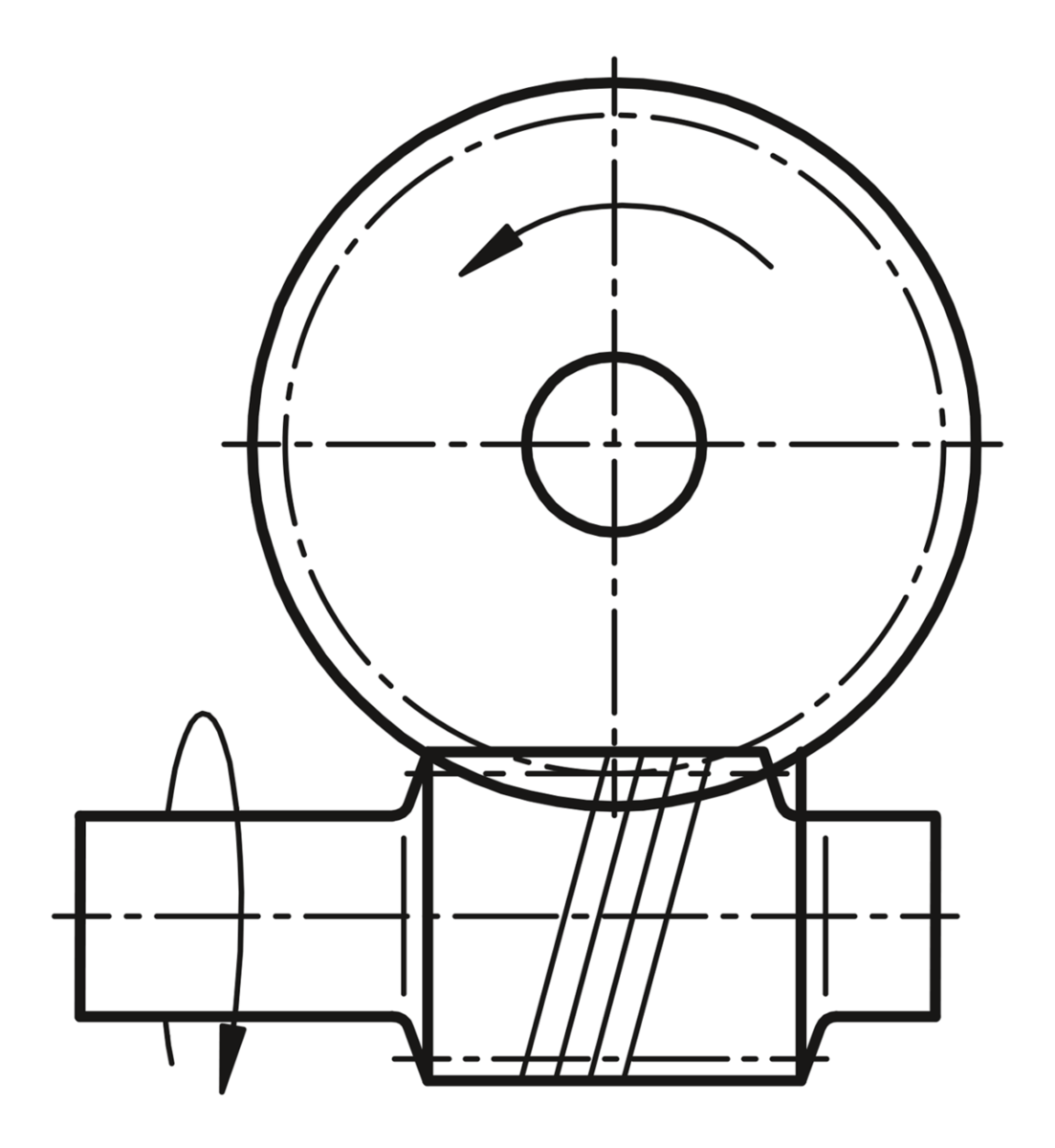

Parafuso de rosca sem-fim de aplicação universal e livre de manutenção, fornecido em um tamanho com distância entre centros de 20 mm e 7 transmissões diferentes. A carcaça é revestida como cápsula e resistente contra vazamento de graxa e efeito do pó. O conjunto de engrenagem helicoidal possui rosca esquerda. O sentido de rotação no eixo é aleatório.
- transmissão de força suave
- fixação simples com parafusos
- operação silenciosa
- transmissão de força suave
- fixação simples com parafusos
- operação silenciosa
Dados técnicos
Folga angular: ±1°
Duração de operação: 20% (em 5 min.)
Vida útil: aprox. 1.000 horas (com carga total, rotação 500 Rpm e duração de operação 20%)
Duração de operação: 20% (em 5 min.)
Vida útil: aprox. 1.000 horas (com carga total, rotação 500 Rpm e duração de operação 20%)
Faixa de temperatura
-20 °C até +60 °C
Observar
FR força radial admissível em FA=0
FA força axial admissível em FR=0
FA força axial admissível em FR=0
