Descrição

Material
Carcaça em poliamida termoplástica reforçada com fibra de vidro.
Visor em poliamida termoplástica
O-Ring e anel de vedação plano em borracha (NBR).
Refletor plástico de PVC.
Flutuador de plástico.
Parafuso e porca sextavada em aço.
Versão

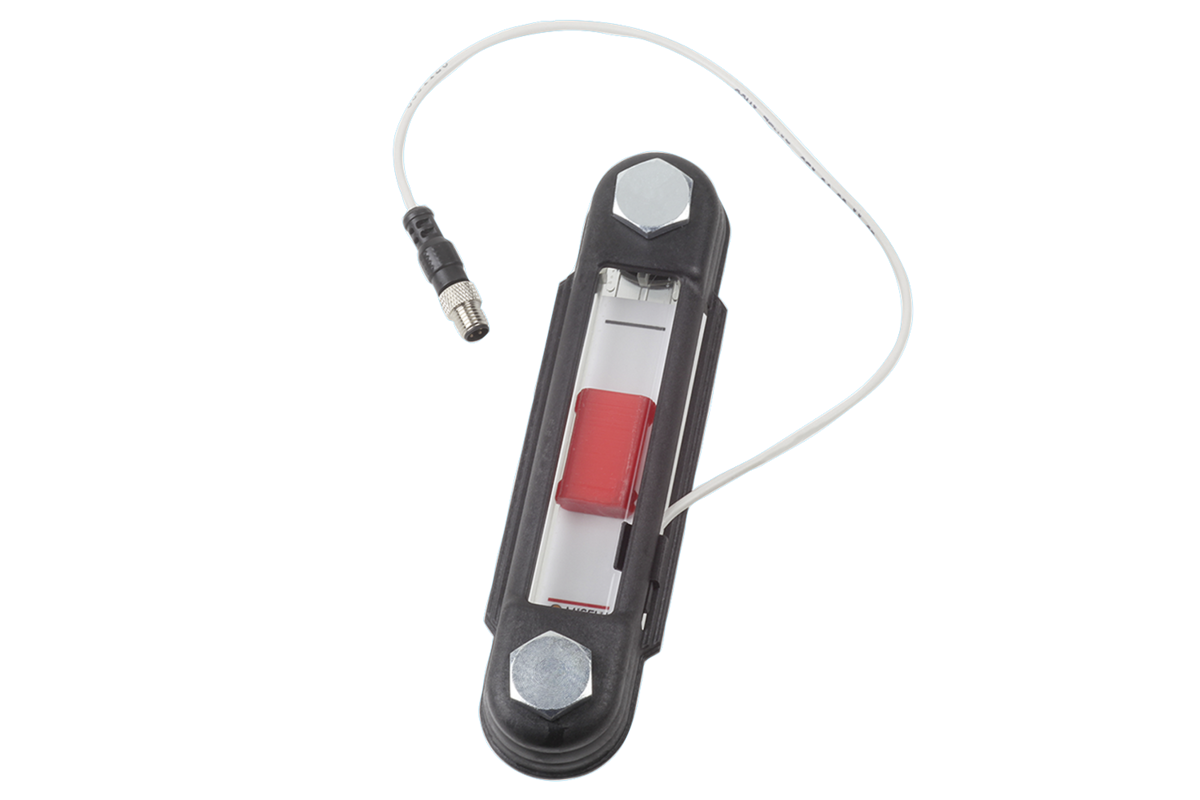

Carcaça preta.
Visor transparente de alta resistência mecânica e durabilidade.
Refletor branco.
Flutuador vermelho com ímã.
Parafuso e porca sextavada zincados.
Indicação
Com o indicador de nível de óleo, o nível de enchimento pode ser visualizado e detectado por meio de uma chave tipo Reed.
Assim que o flutuador atingir o valor mínimo definido, após o fechamento do circuito elétrico, será emitido um sinal elétrico.
O sensor está posicionado na carcaça e a sua altura pode ser ajustada de acordo com os requisitos de controle do nível. A
especificação mínima é de aprox. 35 mm do centro do parafuso de fixação inferior.
A chave tipo Reed vem equipada com um contato normalmente aberto (NA).
O visor é composto por dois componentes transparentes, soldados por ultrassom após a montagem, garantindo assim uma vedação
integral.
A pressão máxima corresponde a 1 bar. Torque de aperto dos parafusos de fixação 5Nm.
O visor apresenta uma boa resistência mecânica, além de ser compatível com óleo mineral, gasolina, lubrificantes, petróleo, solventes e a maioria dos agentes químicos. Deve-se evitar o contato com soluções alcoólicas e água quente.
Faixa de temperatura
Temperatura operacional máxima: 75 °C.
Montagem
A fixação do indicador de nível de óleo é feita por dois furos roscados M12 ou, alternativamente, por dois furos de Ø 12,2 mm (± 0,2 mm) com porcas flangeadas. Distância entre centros para os furos de fixação = L1 ±0,3.
Funções
A medição do óleo é feita por meio de um flutuador imantado, que ativa o contato elétrico, ao alcançar a chave de nível “REED”. Se o nível de óleo abaixar para além de um determinado nível, poderá ser emitido um impulso elétrico.
Observar
Campos magnéticos fortes afetam o funcionamento.
Indicação de desenho
1) Visor
2) O-Ring
3) Porca flangeada M12
4) Carcaça
5) Anel de vedação plano
6) Flutuador com ímã
7) Parafuso vazado M12
8) Chave tipo Reed
